2014/06/21 七呎魚缸,上部四呎電燈燈管壞掉,原本燈管是水族專用長度110公分燈管,來個改造成省電節能 LED 燈管,但市面上只有 2呎及 4呎燈管,所以只能選擇 2呎LED燈管進行改造

上部燈 (14).JPG

上部燈 (1).JPG

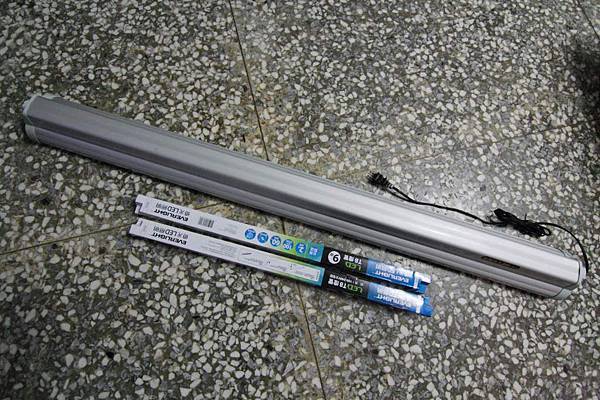

4呎上部燈及2呎 LED燈管, LED燈管目前只有2呎及4呎規格, 水族專用燈管4呎長度只有110公分, 一般燈管為120公分, 所以只能選擇2呎燈管進行改造



上部燈 (2).JPG

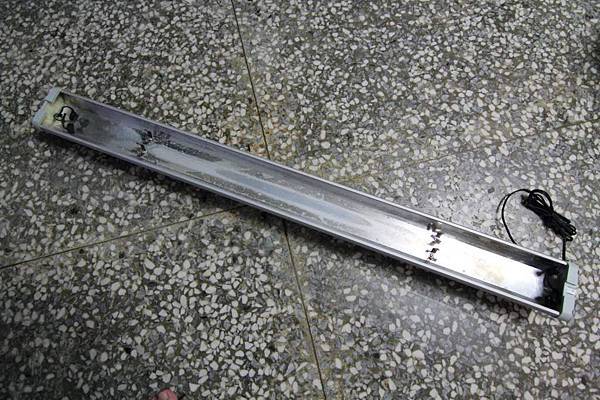

4呎上部燈底部, 燈管規格需和水族燈管規格一樣, 免得又要改裝安裝點, 原本我的是 T8燈管, 所以購買 T8 LED燈管



上部燈 (3).JPG

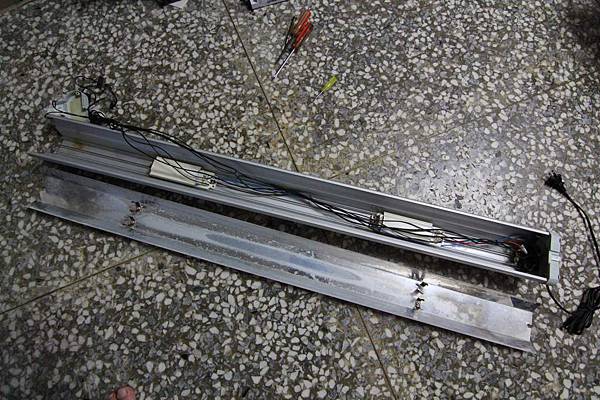

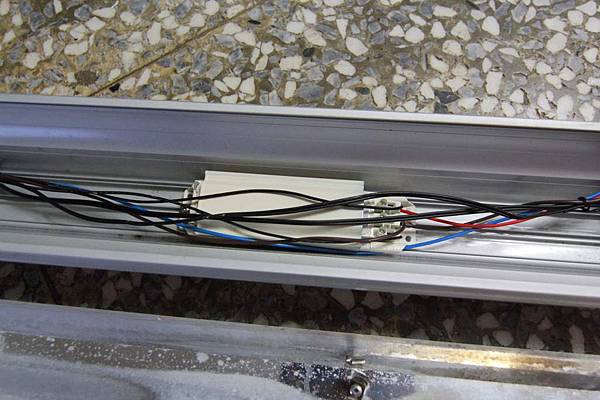

1. 將燈座分解



上部燈 (5).JPG

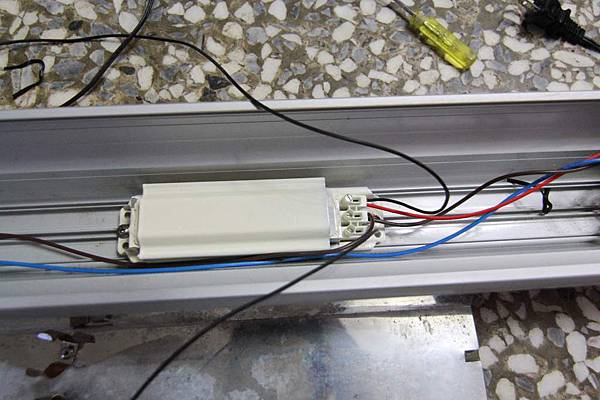

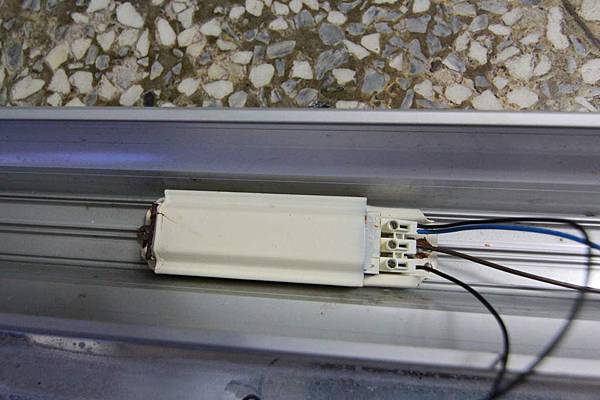

2. 將安定器取下移除



上部燈 (10).JPG

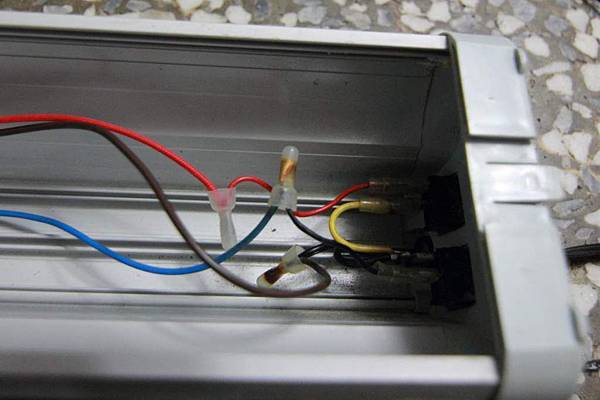

電燈開關和電源線路



上部燈 (4).JPG

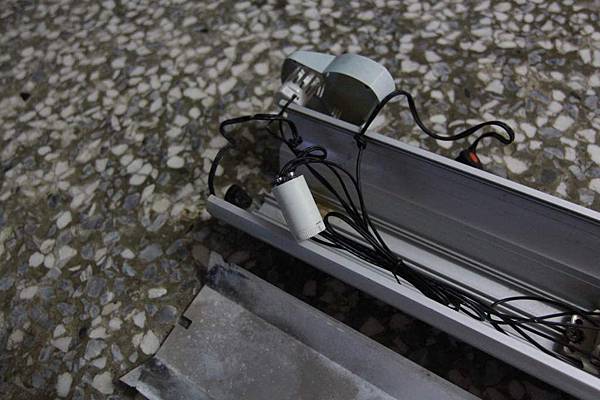

3. 將啟動器電路重新接 (原線路需經過啟動器, 將線路對接不經過啟動器)



上部燈 (6).JPG

第一組啟動器線路



上部燈 (8).JPG

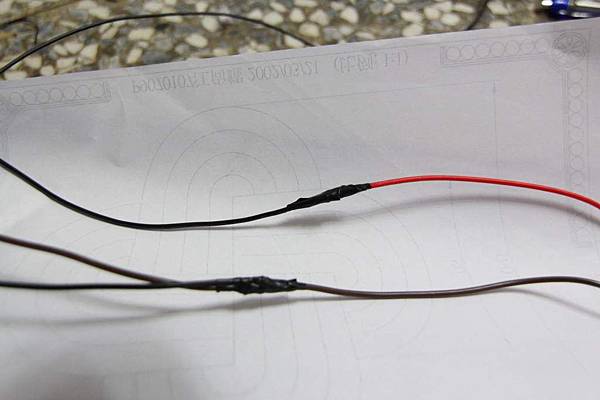

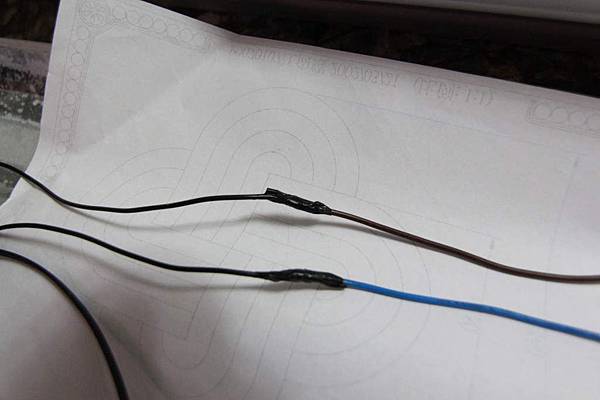

4. 將紅色和黑色接在一起, 棕色和另一條黑色接在一起



上部燈 (7).JPG

另一組啟動器線路



上部燈 (9).JPG

5. 將藍色和黑色接在一起, 棕色和另一條黑色接在一起



上部燈 (11).JPG

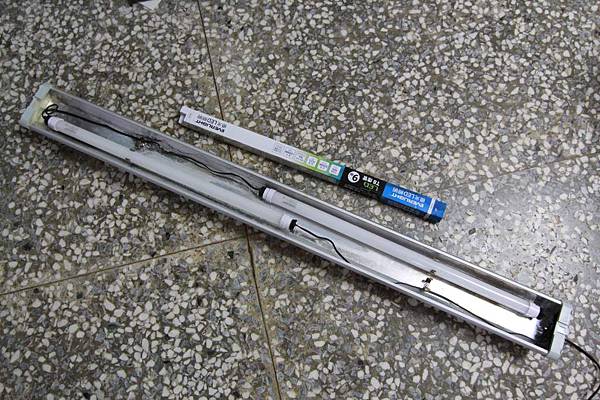

6. 安裝完成



上部燈 (12).JPG

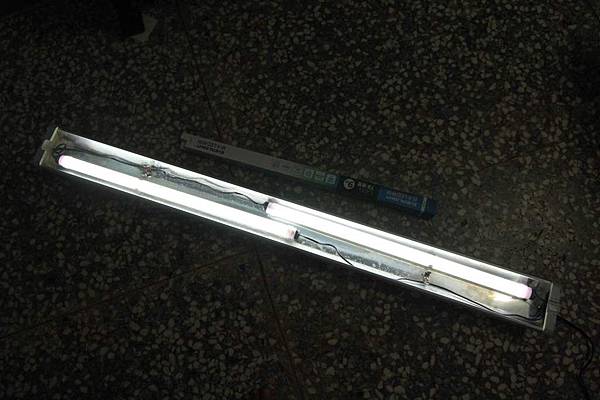

7. 插上電源, 確定電燈開啟



上部燈 (13).JPG

8. 蓋上保護板, 完成 LED 改裝



上部燈 (14).JPG

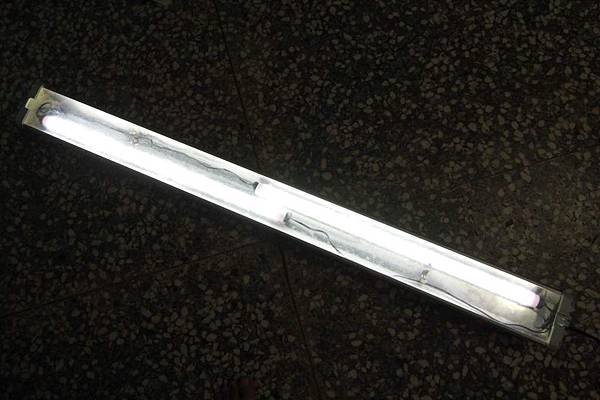

改裝完成後 LED燈, 比先前更加明亮, 也省電許多, 提供想改 LED燈管參考



IMG_9971

自行改造 LED燈管, 需注意安裝改裝說明, 免得發生危險

億光 LED燈管, 台灣製造, 2年保固, 光通量900(lm), 色溫6500K(CCT), 功率9W (取代20W傳統T8燈管) , 壽命>25,000小時
