2019/11/16 參加居家水電應用維修實作班，訓練時間11/16~11/24，每周六日09:00~18:00，共計32小時訓練，訓練地點天成商業大樓，由廖元亨老師細心指導水電及電器用品保養，原本一些錯誤的觀念導正過來，學習正確的居家水電維修概念及安全維護

學員結業合影

居家水電應用維修實作班結訓證書, 分享課堂學習的居家電燈及插座維修方式

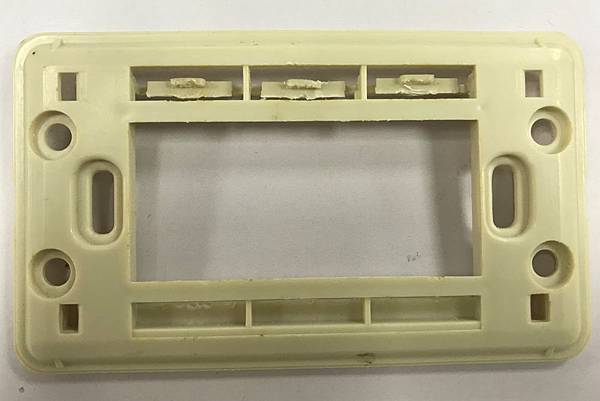

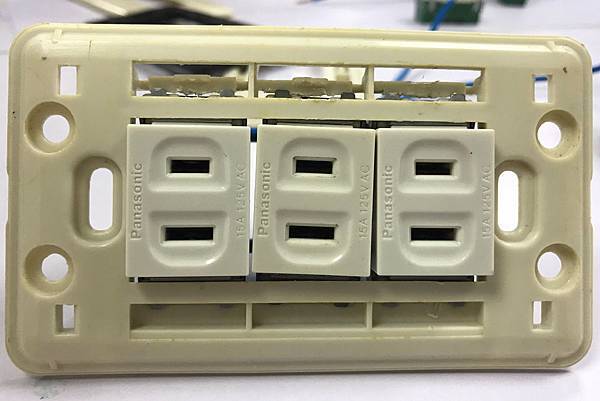

1. 插座安裝時, 活動座在上方, 固定座在下方

2. 插座安裝正確位置, 短邊正電在上方, 長邊負電在下方

3. 電線使用夾鉗將右邊銅線剥開約 2.4公分

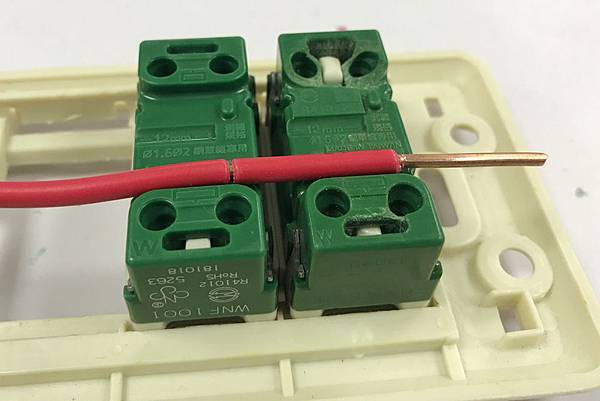

4. 將電線放置於插座上, 量測多一孔距離後, 使用鉗子進行剥開

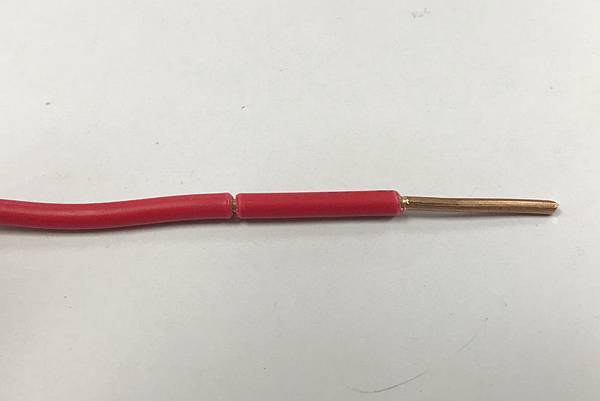

5. 將電線皮從左邊往右移動約 1.2公分

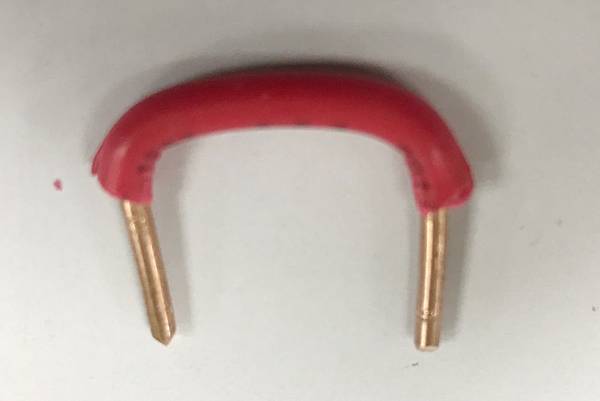

6. 使用鉗子壓電線皮約 0.1公分, 折彎成垂直形狀

7. 將電線插入插座孔內完成, 其它插座孔以此步聚進行即可

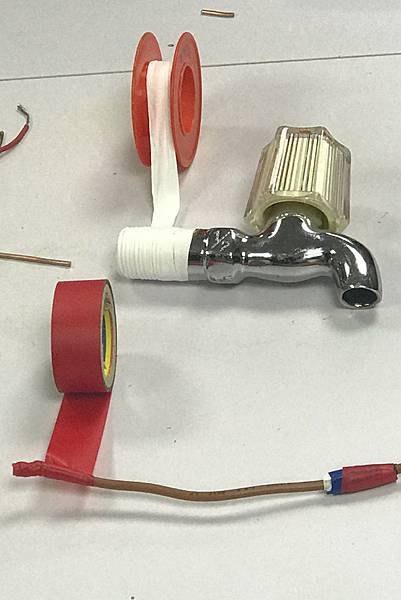

止潟膠帶使用由外對內, 由內先固定 2圈, 再纏繞 3圈, 來回共要 5次共計 15圈, 電火膠帶纏繞時膠帶貼附物件, 防止拉長空氣進入, 到未端時再拉開 45度再纏繞完成

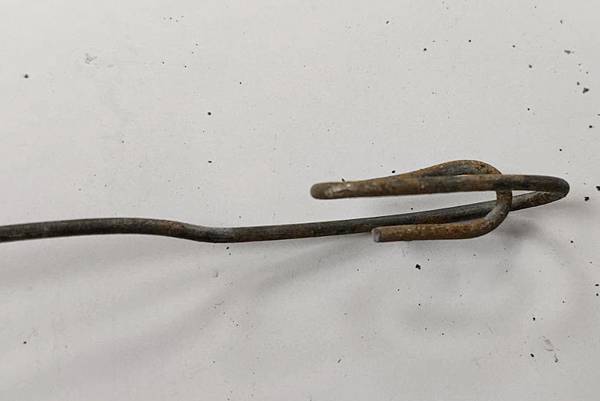

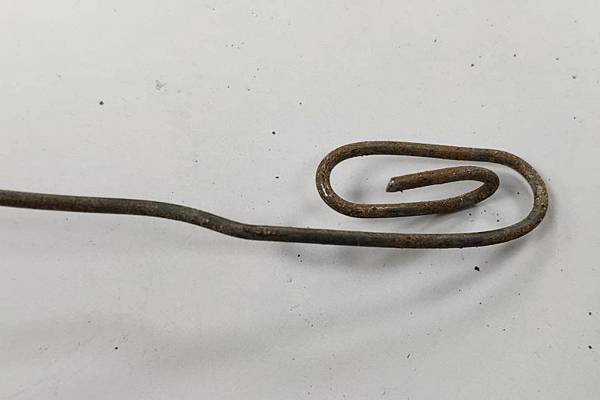

拉電線工具, 使用鐵線進行折彎 3次, 第 2次折彎需和第 1次成垂直角, 完成後在未端往內折個小彎曲

製作完成 2組後, 就可以進行便利拉線作業

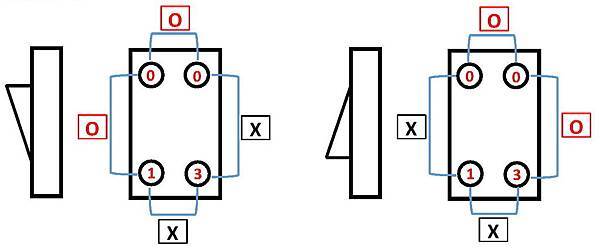

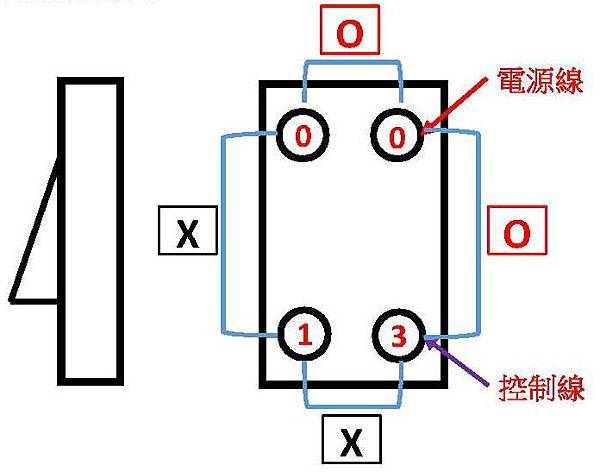

雙切開關線路圖, O 代表通電, X 表示不通電

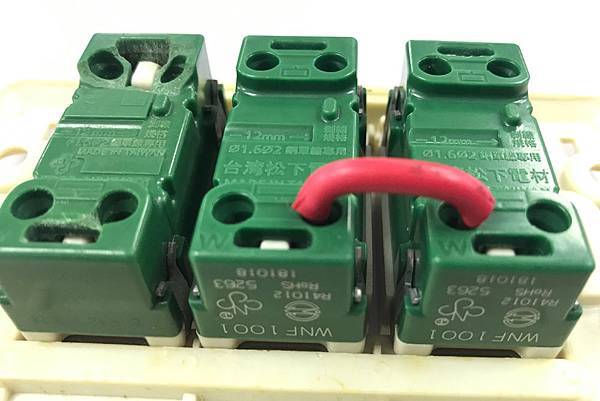

雙切開關轉為單切開關接線方式,  O 代表通電, X 表示不通電

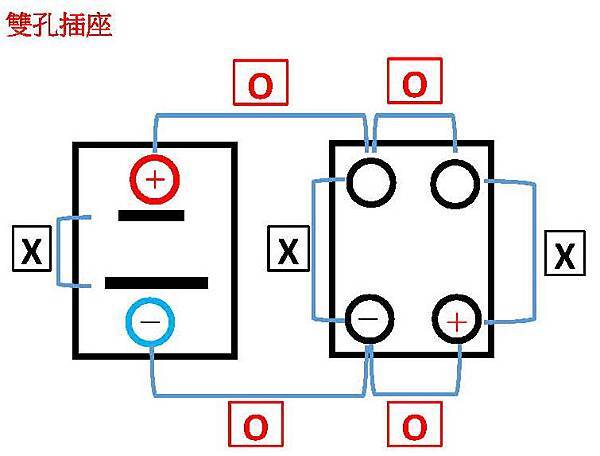

雙孔插座線路圖,  O 代表通電, X 表示不通電

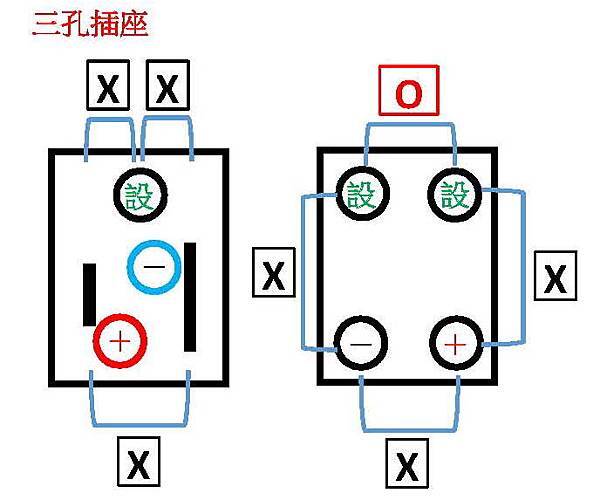

三孔插座線路圖,  O 代表通電, X 表示不通電

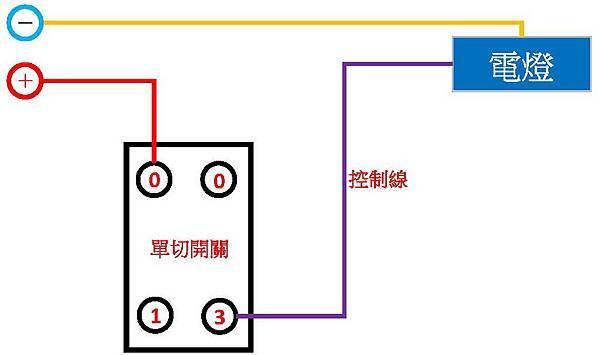

單切開關接線方式

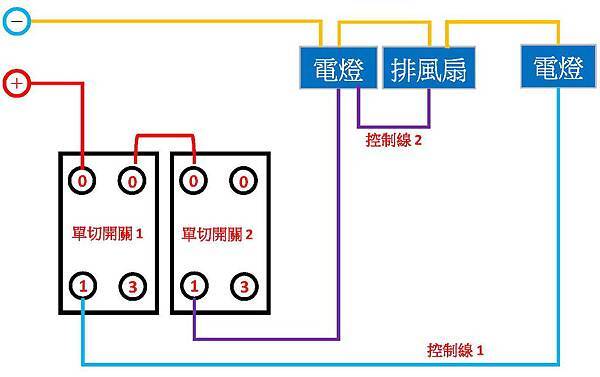

單切開關 2組接線方式 (1組開關管1個燈及排風扇，1組開關管1個燈)

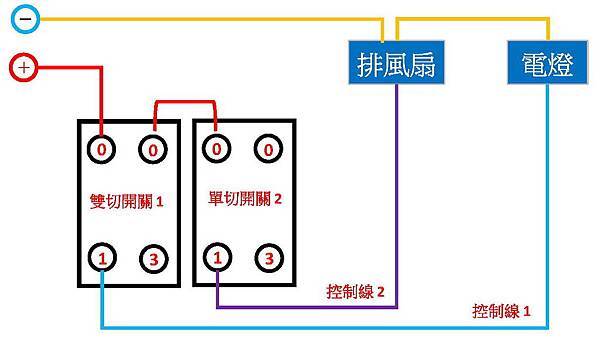

雙切/單切開關各 1組接線方式 (1組雙切開關管1個燈，1組單切開關管1個排風扇)

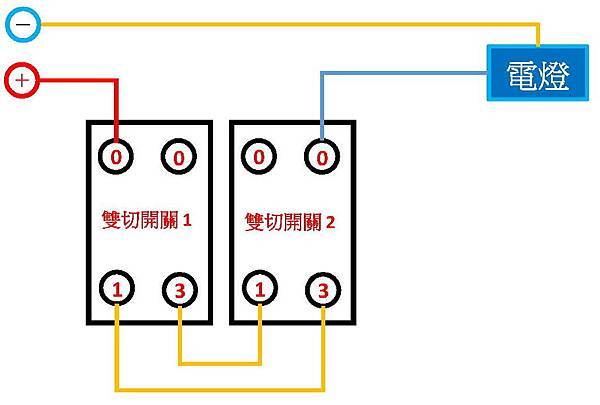

雙切開關 2組接線方式

注意事項 :

1. 電線顏色區分

紅色：正電＋ (電燈)

黑色：正電＋ (插座)

白色：負電－

綠色：接地線

其它：控制線

2. 插頭短為正電，長為負電，如同土字

3. 延長線負載計算：15A * 110V = 1650W * 80% (安全系數) = 1320W

4. 保險開關夏天進入冬天時，所有螺絲需再確認有無鬆脫

5. 電表中的數值是以千瓦小時 (KWh) 顯示，而１度等於 1KWh，用電度度計算= 1 (W) * 1000 (h) = 1000 (W) = 1 (度)
